Автоматическая двухсторонняя этикетировочная машина

Вступление

Двухсторонняя этикетировочная машина широко подходит для пищевой, косметической, фармацевтической, пестицидной и других отраслей промышленности. Она наносит этикетки с одной и двух сторон на плоские, квадратные и круглые бутылки. Автоматическая машина управляется компьютером (PLC) и проста в эксплуатации. Он может легко изменять спецификации. Он принимает серводвигатель, достигается замкнутый цикл управления низкий уровень неисправностей. Высокая эффективность. Быстрая скорость.

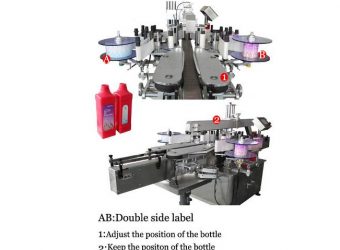

VK-DSL высокоскоростной сервоприводный этикетировщик передней и задней этикетки применяется для этикетирования плоских, квадратных или других контейнеров с этикетированием спереди и сзади, он может этикетировать две этикетки на передней и задней поверхности в одно и то же время; если добавить устройство для круглых бутылок, он также может этикетировать круглые бутылки с одной или двумя этикетками. Если добавить верхнюю головку этикетки, то можно наклеивать этикетку на бутылки, коробки, крышки и так далее.

ОписаниеСписок компонентовПреимуществаПодробностиРабочее видеоКонтактыCмотрите также

Применяется для этикетирования плоских, круглых и квадратных бутылок с одной и двух сторон, таких как плоские бутылки для шампуня, плоские бутылки для смазочного масла, круглые бутылки для антибактериального лосьона для рук и так далее. Два заголовка и этикетирование двух сторон одновременно может повысить производительность. Эта этикетировочная машина широко используется в повседневной химической, косметической, нефтехимической, фармацевтической и других отраслях промышленности.

Адаптация с управлением Mitsubishi PLC, датчиками Omron и LEUZE, серводвигателем Mitsubishi или серводвигателем дельта. Простота управления и эксплуатации, стабильная работа, высокая скорость и точность. Автоматическое предупреждение о сбоях, отсутствие бутылок и маркировки.

Модель/технические параметры	VK-DSA
Скорость этикетирования (шт/мин)	120–200 (в зависимости от материала и размера этикетки)
Точность маркировки (мм)	±1,0 мм (размеры материала и этикетки не учитываются)
Размер этикетки (мм)	(Д)10-300мм(В)10-250мм
Размер материала (мм)	Φ20-φ120 мм (В) 40-400 мм
Внутренний диаметр рулона (мм)	диаметр 76 мм
Наружный диаметр рулона (мм)	Макс.: Φ320 мм
Размер машины (мм)	(Д)2800(Ш)1400(В)1400(мм)
Источник питания	AC220V50Hz/60Hz1500W(можно настроить)

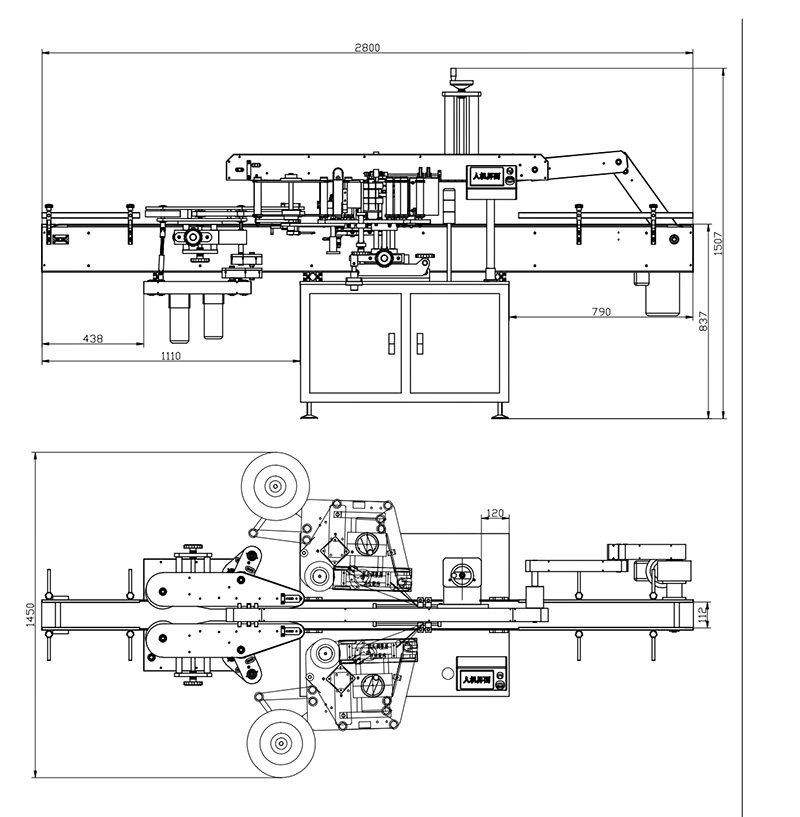

Рисование

Область применения

(1) Применяемые этикетки: наклейка, невысыхающая пленка, электронный код контроля, штрих-код и т.д.
(2) Применяемые продукты: продукты с этикетками, которые должны быть прикреплены на боковой плоскости, боковой большой радианной поверхности и окружной поверхности.
(3) Индустрия применения: широко используется в косметике, электронике, медицине, аппаратной, пластиковой и других отраслях промышленности.

Рабочий процесс:

Ручное размещение наклеенных продуктов (на поворотной платформе в режиме реального времени или при работе с бутылками) >> Автоматическое разделение, коррекция и транспортировка продуктов >> Тестирование продуктов >> Наклеивание этикеток на продукты >> Сбор этикетированных продуктов (вход в следующий процесс) >> Вывоз продуктов.

Принцип работы

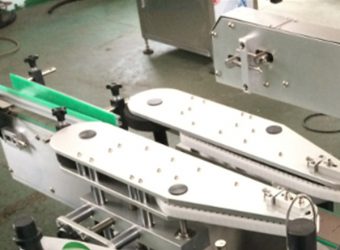

После того, как бутылки попадают на конвейер этикетировочной машины, бутылки подаются на этикетировочную машину с постоянной скоростью. Механическое фиксирующее устройство отделяет оклеенные предметы на фиксированное расстояние и толкает оклеенные предметы вдоль направления конвейерной ленты. После механической системы (приводное колесо, этикетировочное колесо и катушка), приводное колесо периодически тянет этикетировочную ленту для перемещения, и этикетка вытягивается из катушки и наклеивается на оклеиваемый объект через этикетировочное устройство.

Дополнительные функции и компоненты:

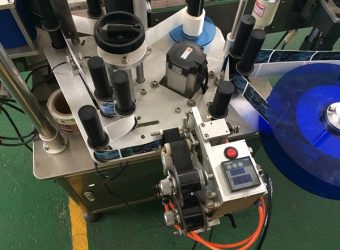

1. Принтер кодов: горячий принтер может печатать дату производства, срок годности, номер партии и т.д. Маркировка и этикетирование синхронизируются для повышения эффективности производства.

2. Струйный принтер: он может соответствовать основным струйным принтерам на рынке, распылять код в определенном месте этикетки и идеально сочетаться с этикетировочной машиной.

3. Универсальный датчик: обычный датчик не может обнаружить прозрачную этикетку, поэтому он должен использоваться со специальным электрическим глазом, импортированным из Германии.

4. Считыватель: считывает двухмерный код, штрих-код и другую информацию, легко создает базу данных продуктов для отслеживания продукции.

Serial number	NAME	ITEM	brand	country of origin
1	HMI	1	Siemens	Germany
2	PLC	1	Siemens	Germany
3	Labeling motor	1	Panasonic	Japan
4	Labeling motor driver	1	Panasonic	Japan
5	Conveying motor	1	Jianming	Shanghai China
6	Conveyor motor frequency converter	1	Siemens	Germany
7	Bottle dividing motor	1	JSCC	Germany
8	Bottle dividing motor controller	1	JSCC	Germany
9	Label motor	1	JSCC	Germany
10	Label motor controller	1	JSCC	Germany
11	Low voltage electrical apparatus	1	Schneider	France
12	Label sensor	1	OMRON	Japan
13	Labeling sensor	1	OMRON	Japan
14	Synchronous toothed belt	1	Bando	Japan
15	Pneumatic components	1	AirTAC	Taiwan, China
16	Conveyor belt	1	Lilai	Shanghai China
17	frame	1		Shanghai China
18	system integration	1		Shanghai China

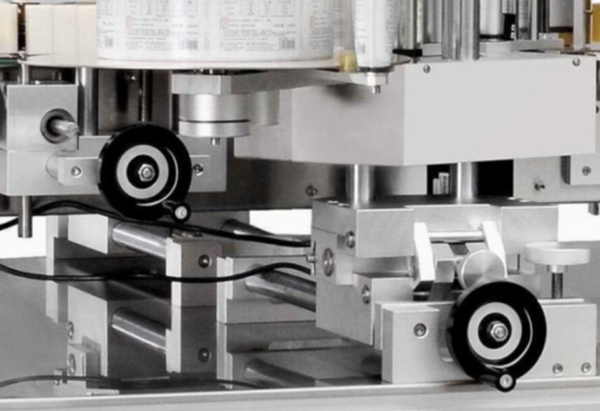

1. Регулировка проста, настраиваются переднее и заднее, левое и правое, верхнее и нижнее направления, угол наклона плоскости и угол наклона вертикальной плоскости. Отсутствует мертвый угол для переключения различных форм бутылок, что соответствует требованиям производства GMP;

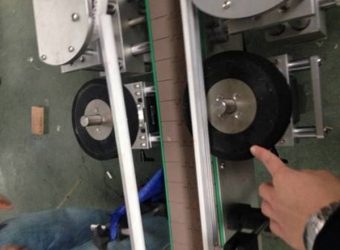

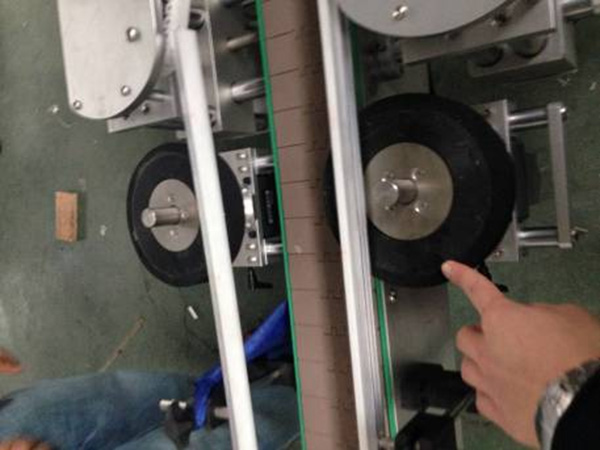

2. Автоматическое разделение бутылок, эффективно устраняет разделение бутылок, вызванное ошибкой бутылки, и улучшает стабильность;

3. Имеет функцию автоматического отключения, функцию подсчета производства, функцию энергосбережения (при отсутствии производства в течение установленного времени, оборудование автоматически переходит в энергосберегающий режим ожидания), функцию подсказки установки номера производства, функцию защиты установки параметров (установка параметров разделена на управление полномочиями), что удобно для управления производством;

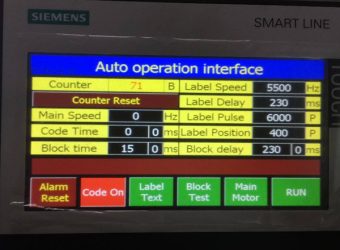

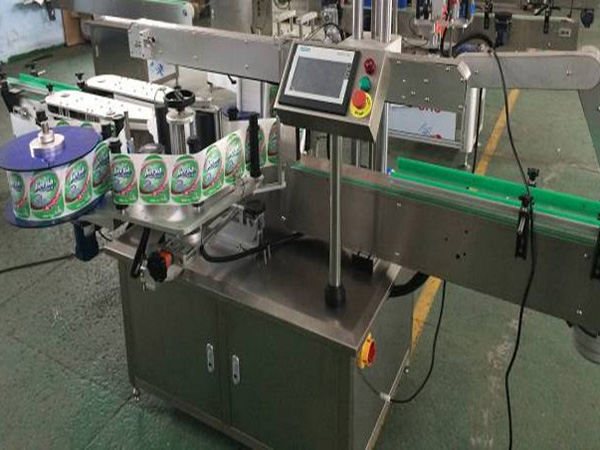

4. Мощная функция, цветной сенсорный экран управления, китайский и английский интерфейс управления, удобный и интуитивно понятный, мощная функция памяти данных, может хранить 50 групп параметров маркировки, с функцией подсчета производства, функция энергосбережения, функция подсказки установки номера продукции, функция защиты установки параметров, удобное управление производством, различные переключатели маркировки продукции могут быть реализованы одним ключом, без повторной отладки, простой и быстрый Good fault prompt and help function;

6. Высокая стабильность. Импортный бренд первой линии принят для измерительного стандарта и датчика объекта измерения, с высокой чувствительностью обнаружения, стабильной производительностью и долговечностью; стабильная и прочная рама и различные части принимают стандартизированную модульную конструкцию с полной взаимозаменяемостью и круглосуточной работой для обеспечения безопасности и стабильности.

7. Безопасность и гигиеничность. Корпус изготовлен из нержавеющей стали SUS304 и алюминиевого сплава T6. Он никогда не ржавеет и соответствует стандарту GMP;
