Вступление
Эта автоматическая горизонтальная машина для наклейки этикеток на флаконы подходит для окружной или полукруглой маркировки различных нестационарных цилиндрических объектов. Широко используется в косметической, пищевой, медицинской, повседневной химической, электронной, игрушечной, аппаратной, пластмассовой и других отраслях промышленности, может достигать полного круга / круговой маркировки. Использование горизонтальной подачи и горизонтальной маркировки увеличивает стабильность и повышает эффективность маркировки. Дополнительный ленточный кодер и струйный принтер, маркировка в то же время для достижения печати номер партии продукции, дату производства и другую информацию, для достижения маркировки – кодирование интеграции, сократить упаковочные процессы и повысить эффективность производства. Применяются наклейки, стикеры, электронные коды наблюдения, штрих-коды, двухмерные кодовые этикетки, прозрачные этикетки и т.д. Высокая стабильность оборудования, эффект этикетирования, отсутствие пузырей, отсутствие морщин, высокая точность этикетирования.
Автоматическая горизонтальная самоклеящаяся этикетировочная машина в основном применяется для круглых контейнеров малого диаметра для медицины, ежедневных химических, пищевых культурных поставок, электронных и др.
Примеры: любые круглые бутылки малого диаметра с одной этикеткой, например, ампулы.
View Video| Model | VK-HLA |
| Скорость нанесения этикеток (шт/мин) | 80-250 (зависит от материала и размера этикетки) |
| Точность маркировки (мм) | ±1,0 мм (размеры материала и этикетки не учитываются) |
| Размер этикетки (мм) | (L)15-300mm(H)10-150mm |
| Размер материала (мм) | Φ20-φ120mm(H)20-300mm |
| Внутренняя часть рулона (мм) | φ76mm |
| Внешний диаметр рулона (мм) | Max：Φ320mm |
| Размер машины (мм) | (L)1950*(W)1100*(H)1300(mm) |
| Электропитание | AC220V50Hz/60Hz1500W(Может быть настроен) |
1. Эта машина может соответствовать для ампулы фармацевтической промышленности, флаконы, устные жидкости, кровеносные сосуды; Канцелярские принадлежности, такие как ручка, паста ручка; В повседневной химической промышленности, такие как помада, бальзам для губ и т.д. небольшой цилиндрический материал для обертывания вокруг части обертывания автоматической маркировки требований
2. Вся машина принимает зрелую систему управления PLC для обеспечения стабильной работы на высокой скорости; сенсорный экран делает легкое чтение и отличный вид. Более 10 групп параметров маркировки сохранены, что делает настройку быстро.
3. Этикетирование выполняется плавно, без складок, благодаря использованию эластичного хлопкового ведомого колеса;
4. Автоматические функции фотоэлектрического обнаружения, включая отмену маркировки без объектов и остановку работы или поднятие тревоги без этикеток для использования, чтобы избежать пропусков или траты этикеток.

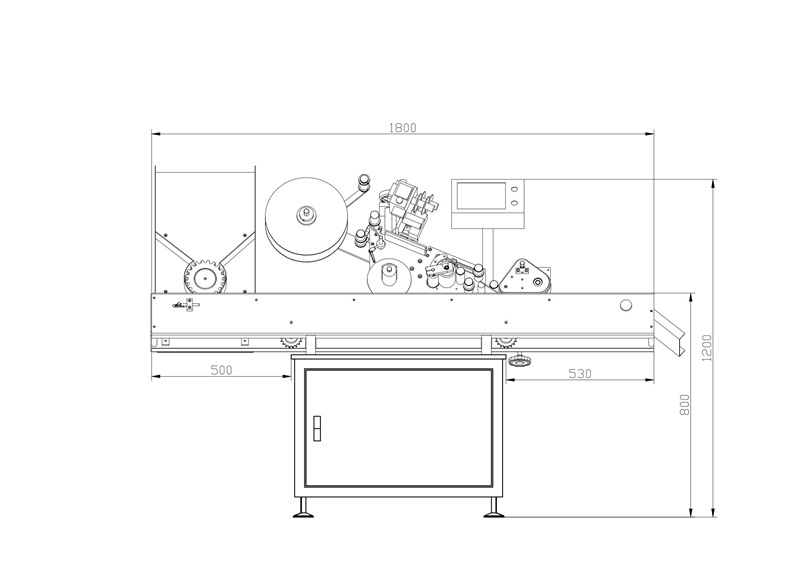

Рисование:

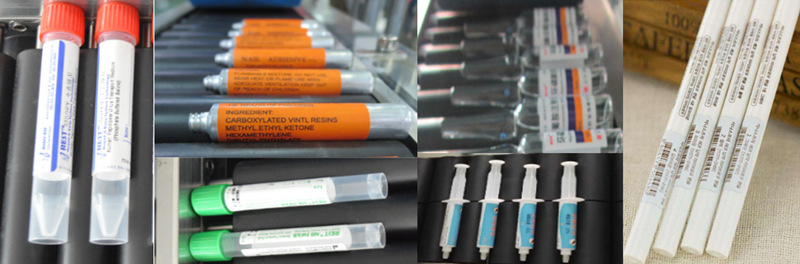

Приложение:
Горизонтальная этикетировочная машина может удовлетворить ампулы, жидкости для полости рта, пробирки для сбора крови в фармацевтической промышленности; канцелярские товары, такие как держатели для ручек, твердый клей, ручки с пастой; губная помада, карандаши для бровей и т.д. в косметической промышленности;
Рабочий процесс:
Ручное размещение наклеенных продуктов (на поворотной платформе или в бутылках) >> автоматическое разделение, корректировка и транспортировка продуктов >> тестирование продуктов >> маркировка продуктов >> сбор маркированных продуктов (вход в следующий процесс) >> отбор продуктов.
Принцип работы:
После того как бутылки попадают на конвейерную ленту этикетировочной машины, бутылки подаются в этикетировочную машину с постоянной скоростью. Механическое фиксирующее устройство разделяет оклеенные объекты на фиксированное расстояние и толкает оклеенные объекты вдоль направления конвейерной ленты. После механической системы (приводное колесо, этикетировочное колесо и катушка), приводное колесо периодически тянет этикетировочную ленту для перемещения, и этикетка вытягивается из катушки и наклеивается на оклеиваемый объект через этикетировочное устройство.
Преимущества оборудования:
1. Регулировка проста, настраиваются переднее и заднее, левое и правое, верхнее и нижнее направления, угол наклона плоскости и угол наклона вертикальной плоскости. Нет мертвого угла для переключения различных форм бутылок, что соответствует требованиям производства GMP;
2. Автоматическое разделение бутылок, эффективно устраняет разделение бутылок, вызванное ошибкой бутылки, и улучшает стабильность;
3. Имеет функцию автоматического отключения, функцию подсчета производства, функцию энергосбережения (при отсутствии производства в течение установленного времени, оборудование автоматически переходит в энергосберегающий режим ожидания), функцию подсказки установки номера производства, функцию защиты установки параметров (установка параметров разделена на управление полномочиями), что удобно для управления производством;
4. Мощная функция, цветной сенсорный экран управления, китайский и английский интерфейс управления, удобный и интуитивно понятный, мощная функция памяти данных, может хранить 50 групп параметров маркировки, с функцией подсчета производства, функция энергосбережения, функция подсказки установки номера продукции, функция защиты установки параметров, удобное управление производством, различные переключатели маркировки продукции могут быть реализованы одним ключом, без повторной отладки, простой и быстрый Good fault prompt and help function;
6. Высокая стабильность. Импортный бренд первой линии принят для измерительного стандарта и датчика объекта измерения, с высокой чувствительностью обнаружения, стабильной производительностью и долговечностью; стабильная и прочная рама и различные части принимают стандартизированную модульную конструкцию с полной взаимозаменяемостью и круглосуточной работой для обеспечения безопасности и стабильности.
7. Безопасность и гигиеничность. Корпус изготовлен из нержавеющей стали SUS304 и алюминиевого сплава T6. Он никогда не ржавеет и соответствует стандарту GMP;
Дополнительные функции и компоненты:
1. Принтер кодов: горячий принтер может печатать дату производства, срок годности, номер партии и т.д. Маркировка и этикетирование синхронизируются для повышения эффективности производства.
2. Струйный принтер: он может соответствовать основным струйным принтерам на рынке, распылять код в определенном месте этикетки и идеально сочетаться с этикетировочной машиной.
3. Универсальный датчик: обычный датчик не может обнаружить прозрачную этикетку, поэтому он должен использоваться со специальным электрическим глазом, импортированным из Германии.
4. Считыватель: считывает двухмерный код, штрих-код и другую информацию, легко создает базу данных продуктов для отслеживания продукции.
* Скорость маркировки автоматически синхронизируется со скоростью конвейера для обеспечения качественной маркировки;
* Автоматический подающий поворотный стол диаметром 550 мм
* Машина для горячего кодирования фольгой
* Серводвигатель, PLC и сенсорный экран обеспечивают точное нанесение этикеток.
* Автоматическая проверка длины этикеток
* Оснащен устройством предупреждения недостаточного количества этикеток, сломанных этикеток
* Нет бутылки, нет этикетки
* Нет этикеток, нет этикетирования и автоматического предупреждения
* Нет ленты, автоматическое предупреждение
* Бутылка стоит на лотке, и автоматически ложится на конвейер для наклеивания этикеток
* Серводвигатель управления этикетки, без этикетки перерыва, высокая скорость.
| Serial number | NAME | ITEM | brand | country of origin |
| 1 | HMI | 1 | Siemens | Germany |
| 2 | PLC | 1 | Siemens | Germany |
| 3 | Labeling motor | 1 | Panasonic | Japan |
| 4 | Labeling motor driver | 1 | Panasonic | Japan |
| 5 | Conveying motor | 1 | Jianming | Shanghai China |
| 6 | Conveyor motor frequency converter | 1 | Siemens | Germany |
| 7 | Bottle dividing motor | 1 | JSCC | Germany |
| 8 | Bottle dividing motor controller | 1 | JSCC | Germany |
| 9 | Label motor | 1 | JSCC | Germany |
| 10 | Label motor controller | 1 | JSCC | Germany |
| 11 | Low voltage electrical apparatus | 1 | Schneider | France |
| 12 | Label sensor | 1 | OMRON | Japan |
| 13 | Labeling sensor | 1 | OMRON | Japan |
| 14 | Synchronous toothed belt | 1 | Bando | Japan |
| 15 | Pneumatic components | 1 | AirTAC | Taiwan, China |
| 16 | Conveyor belt | 1 | Lilai | Shanghai China |
| 17 | frame | 1 | Shanghai China | |
| 18 | system integration | 1 | Shanghai China |

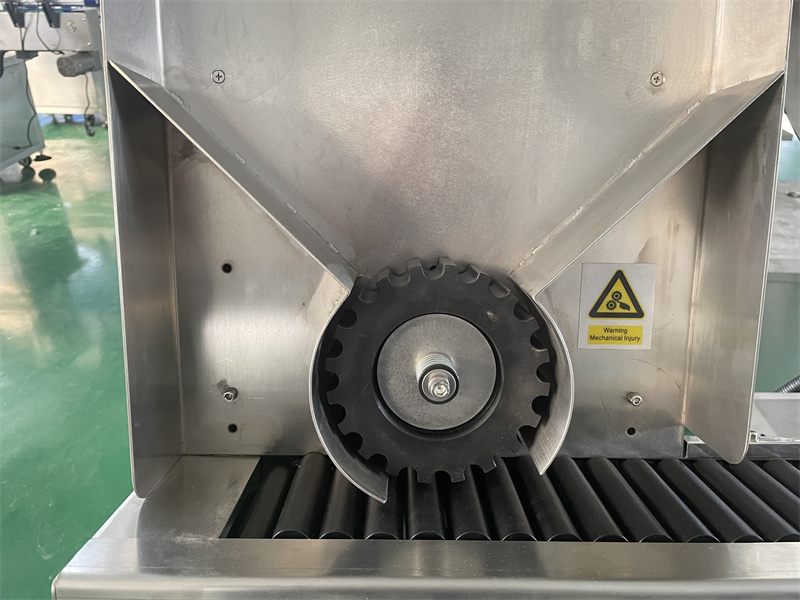

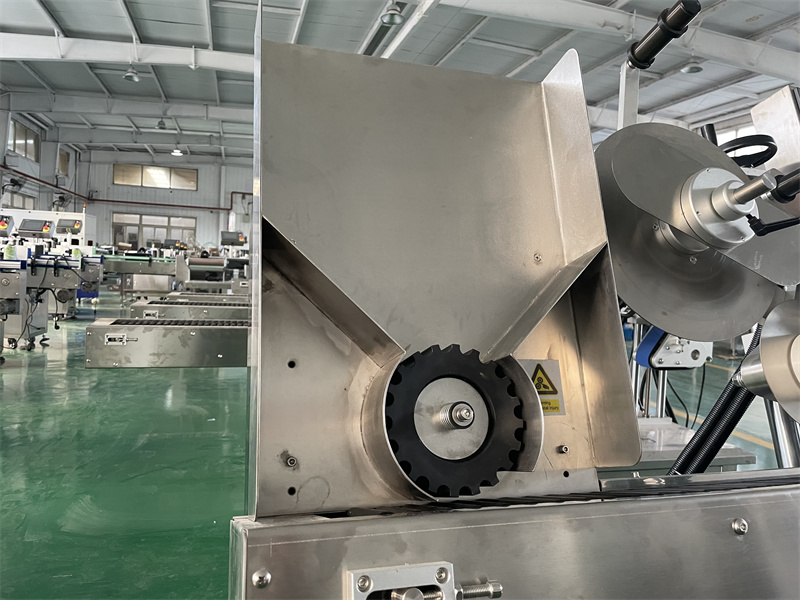

Разгрузочная станция: простое управление, понятное и удобное.

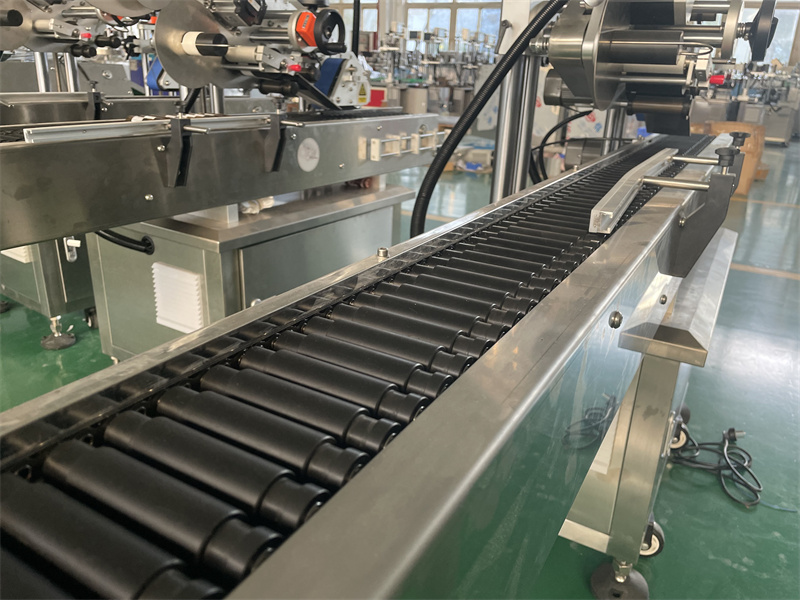

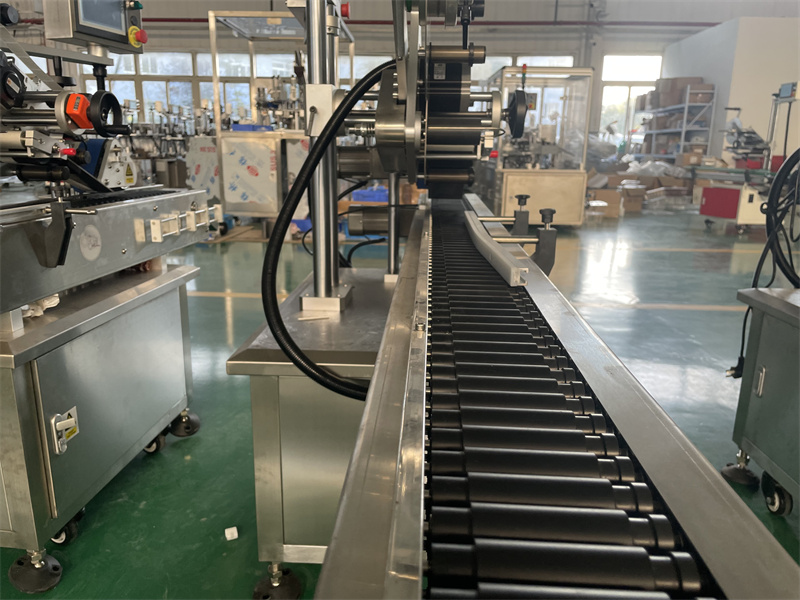

Роликовый конвейер: разработан в соответствии с объектом, который должен быть прикреплен, с сильной совместимостью. прочный.

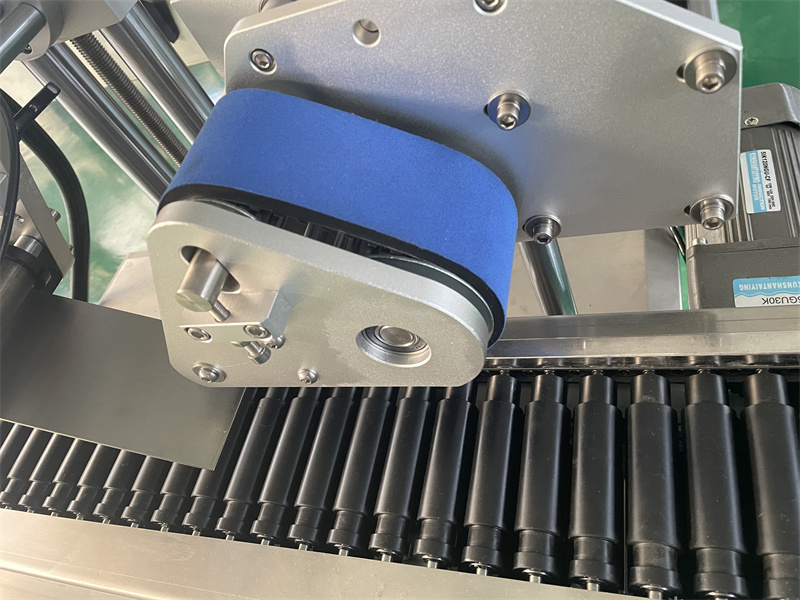

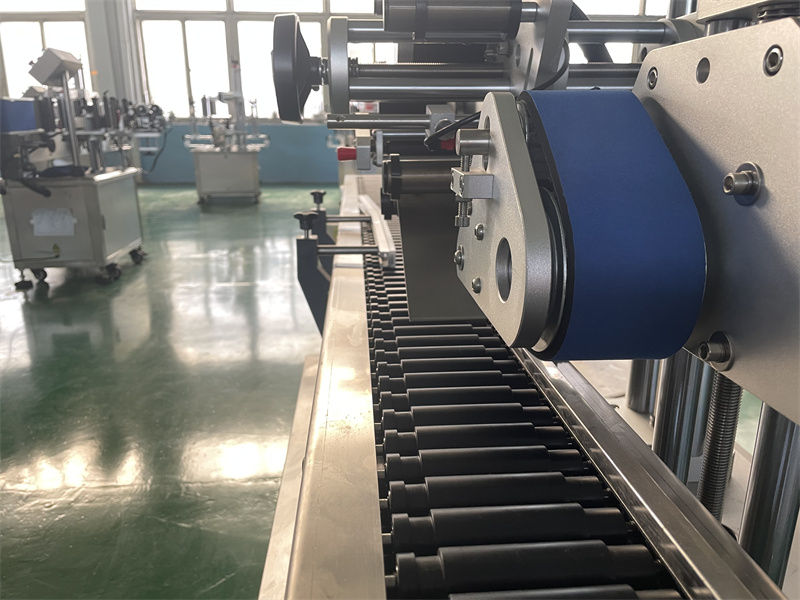

Механизм питания этикетки: серводвигатель используется в качестве источника питания, а эксцентриковый механизм используется для нажатия на этикеточную бумагу, чтобы сделать динамическую прокатку, а доска для снятия этикеток используется для нанесения этикетки в то же время.

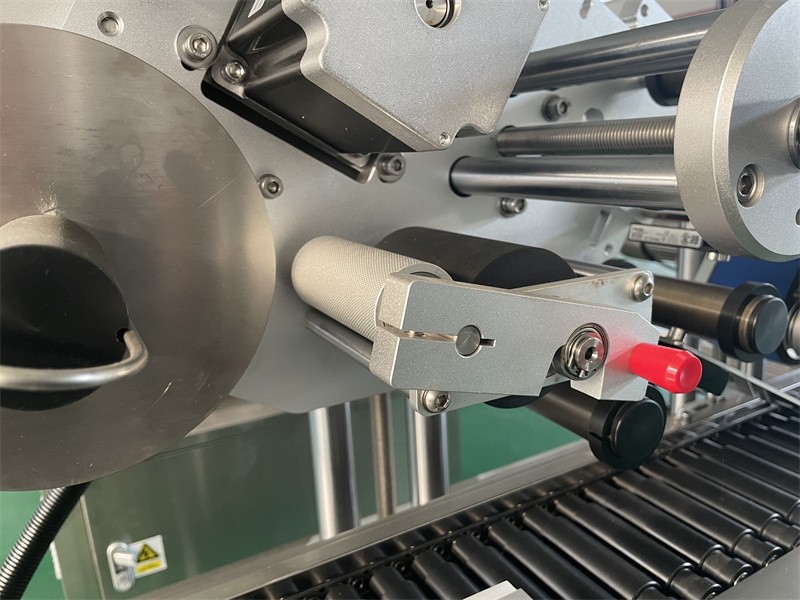

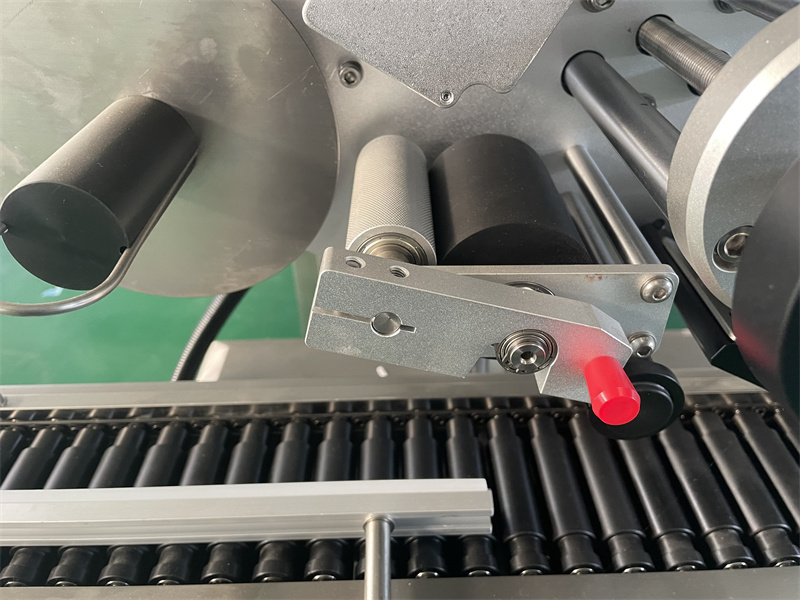

Механизм вытягивания этикетки: управление двигателем и синхронизация конвейерной ленты, выходная этикетка.

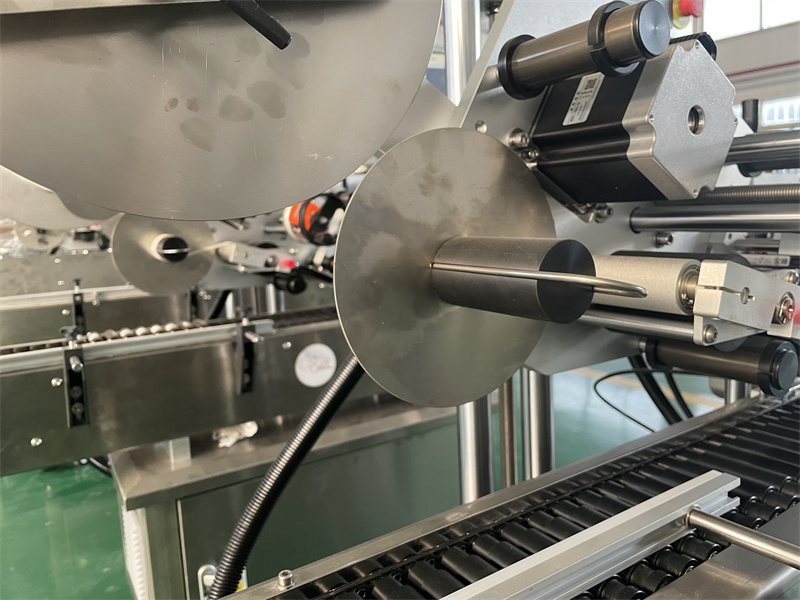

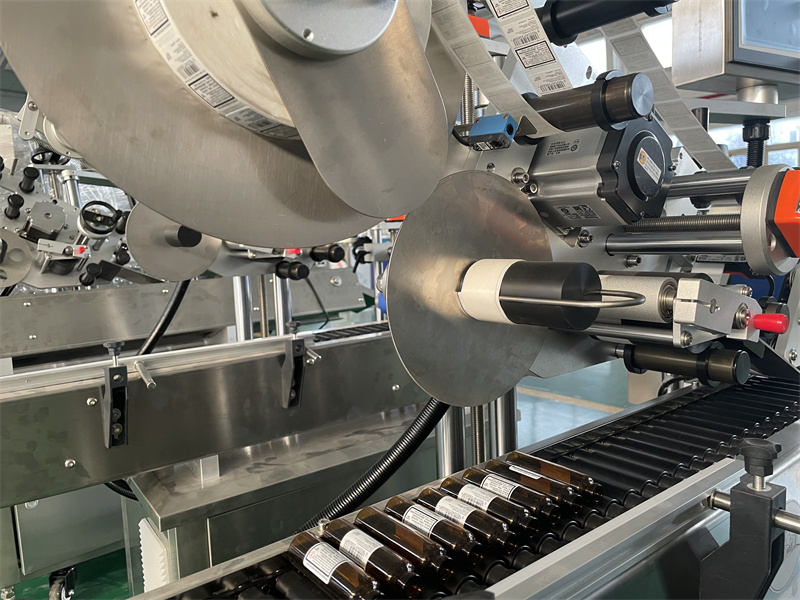

Приемный механизм: управление двигателем, синхронно с конвейерной лентой и механизмом протяжки этикеток для сбора нижней бумаги для этикеток.

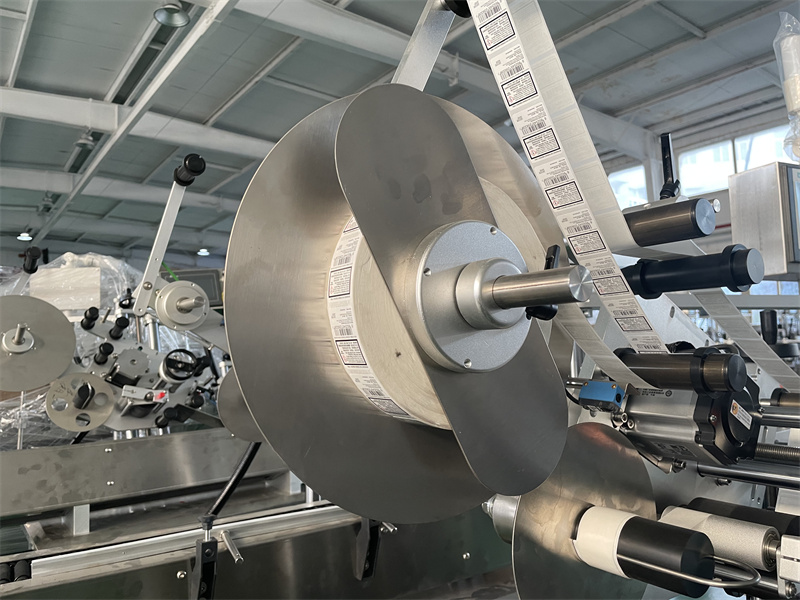

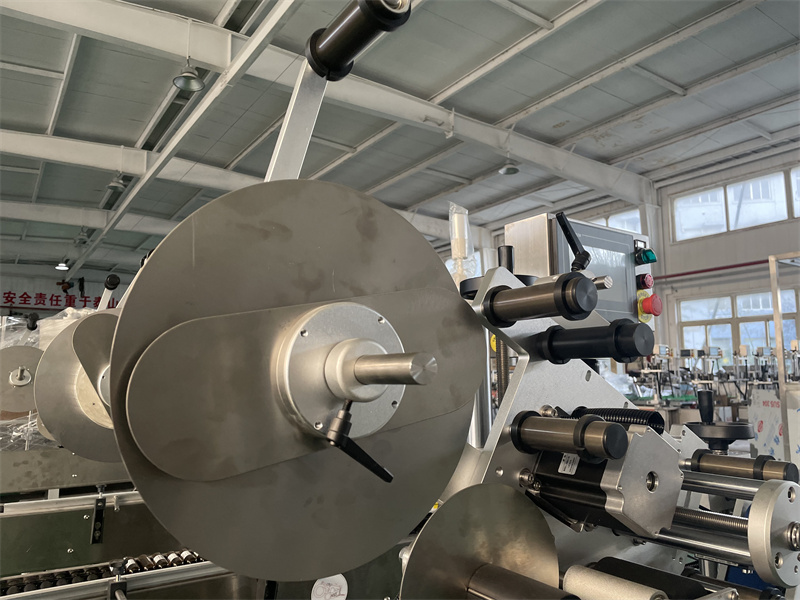

Роликовое устройство этикетки: красивое и элегантное, пылезащищенное, легкая замена этикетки.

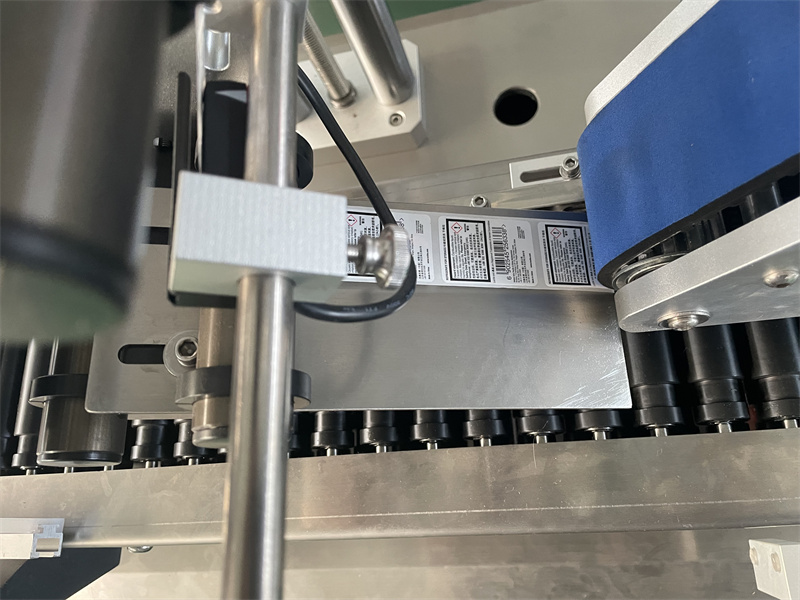

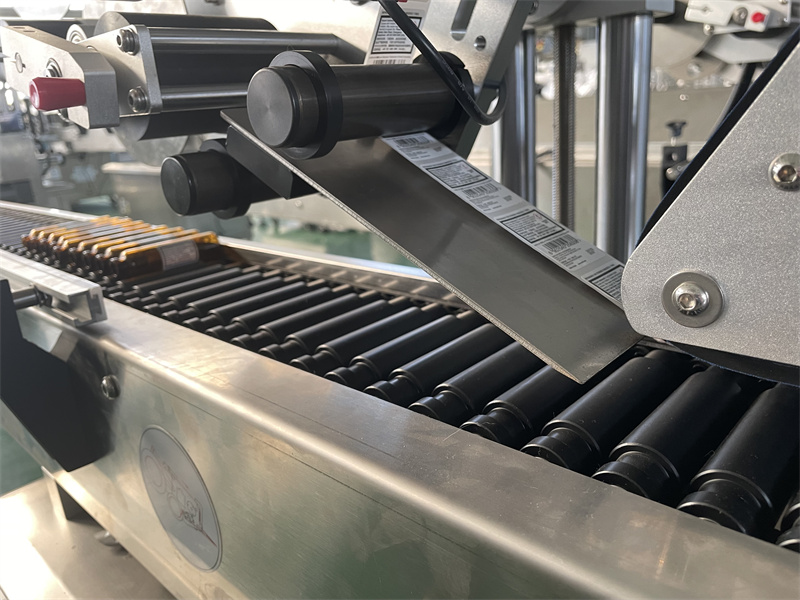

Механизм снятия этикетки: он может регулировать положение отрыва этикетки, положение отрыва и отправки этикетки может быть быстро отрегулировано, а смена этикетки удобна.

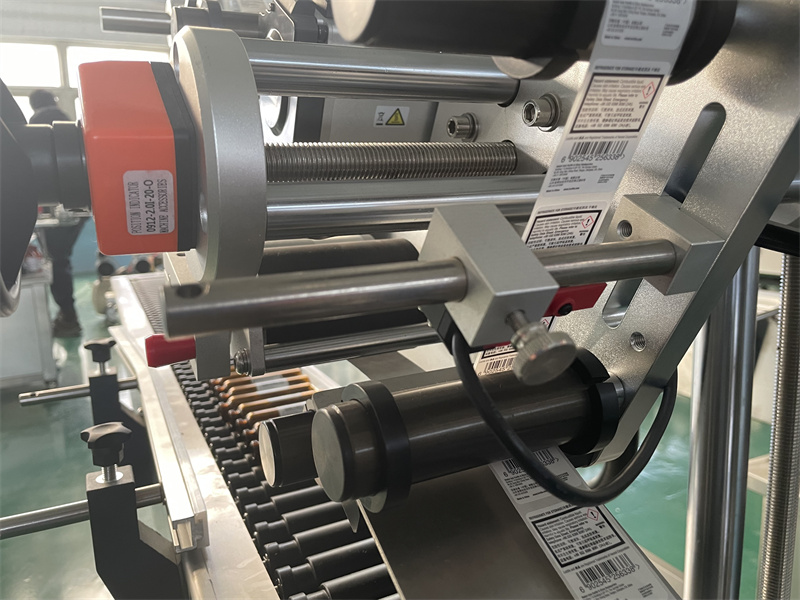

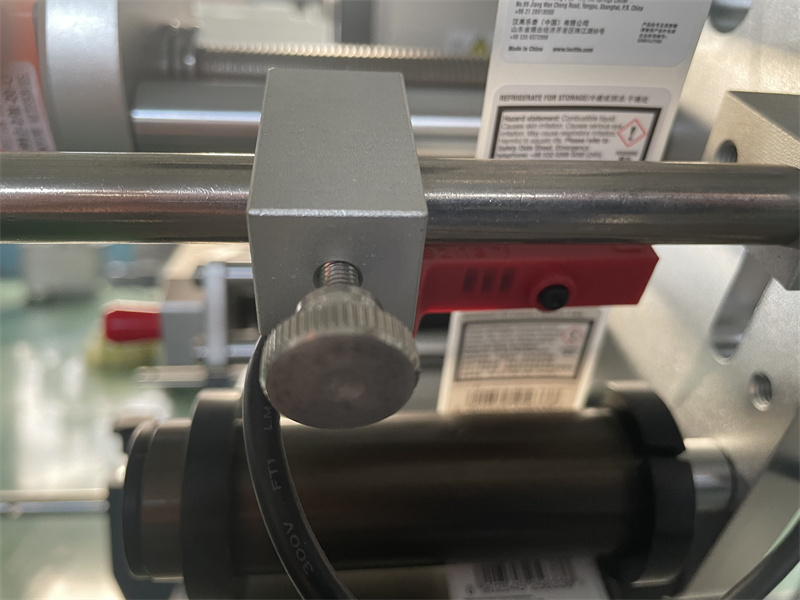

Фотоэлектрическое обнаружение: контроль бутылки и этикетки по очереди, нет этикетки без бутылки, нет повторяющейся этикетки.

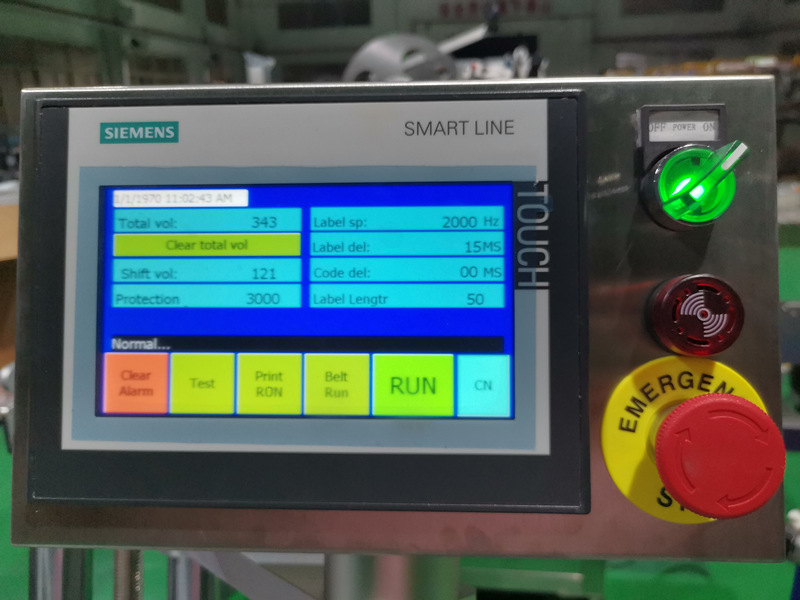

Сенсорный экран управления PLC "человек-машина": простой, удобный, легкий в освоении.
Система сигнализации: звуковая и световая сигнализация, контроль производства более удобен, кнопка аварийной остановки, максимальная защита безопасности персонала.
