Высокоскоростная ротационная позиционная этикетировочная машина

Отправка и сбор устройства: дополнительные лотки распределения (сбора), также может напрямую соединяться с производственной линией и дополнительным оборудованием печати гибкое соответствие с термотрансферным принтером, горячей печатной машиной или струйным принтером, высокая эффективность с автоматическим обслуживанием этикетки.

Технические параметры

Рабочее видео

Рабочий процесс

Бутылка поступает в астролябию по конвейеру, и когда она проходит через батарею измерения бутылок, срабатывает батарея измерения бутылок, подавая сигнал на ПЛК. После задержки ПЛК циферблат поворачивается по часовой стрелке в рабочее положение. Когда бутылка находится в положении ролика для маркировки, дно бутылки прикрепляется. Батарея для маркировки бутылки видит бутылку, в то же время бутылка вращается по часовой стрелке с роликом для этикетирования, который продолжает вращаться, и батарея для этикетирования бутылки подает сигнал на ПЛК, когда датчик позиционирования на дне бутылки видит бутылку. После того, как датчик позиционирования на дне, обнаружит электрический глаз и пошлет сигнал на ПЛК. В это время ПЛК управляет устройством подачи этикеток для задержки этикетки, которая должна быть прикреплена к бутылке. В то же время, при содействии этикетировочного ролика, вся этикетка прочно прокатывается и прикрепляется к бутылке. После того, как поверхность бутылки оклеена, звездообразная тяговая пластина поворачивается по часовой стрелке в рабочее положение, и бутылка транспортируется наружу для завершения всего процесса этикетирования. Дополнительные функции и компоненты.

Преимущества

1. Применение: маркировка круглых контейнеров в таких отраслях, как фармацевтическая и повседневная химическая. Позиционируется сбоку или снизу.

2. Поворотная подача с помощью звездочки, приводимой в движение точным кулачковым индексатором, 8 рабочих позиций.

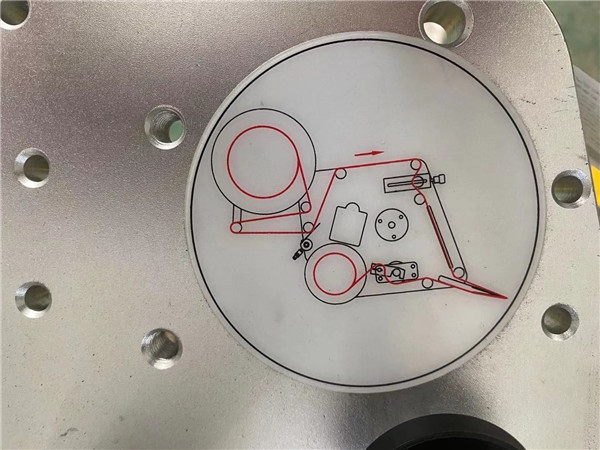

3. Двойная структура прижимного ролика для этикетировочного устройства, чтобы обеспечить надлежащее натяжение пленки носителя этикетки без легкого разрыва. Новая этикетировочная муфта для стабилизации натяжения этикетки для плавной работы,

4. 6-мерная регулировка для этикетировочной станции для широкой настройки. В течение нескольких минут может быть завершена настройка для любого вида этикетирования.

5. Усовершенствованная система HMI, легкий доступ к сохраненным данным, напоминание о неисправностях и информация о помощи. простота эксплуатации.

6. Привод от серводвигателя, оснащен абсолютным энкодером для точной маркировки.

Особенности

Двигатель принимает японскую систему маркировки сервопривода Panasonic, ПЛК Delta и функциональные модули, главный двигатель сервопривода Panasonic для торгов, регулировка преобразования частоты Delta: высокая стабильность и синхронизация, самая быстрая скорость реакции 1200 раз/мин, и крутящий момент сильный, никогда не теряйте шаг.

1. Немецкая микрокомпьютерная система управления Siemens:

Настоящий FUZZY (интеллект) свободен от настроек и регулировок. Пока система включена, она выполнила все расчеты и подготовку к маркировке, и идеальный продукт может быть размещен нажатием кнопки запуска.

2. Режим работы:

A. Импортный сенсорный человеко-машинный интерфейс, полный китайский дисплей, если вы следуете инструкциям на дисплее, вы можете легко выйти в интернет без какого-либо опыта, значительно сокращая время обучения персонала; скорость производства может быть установлена произвольно через человеко-машинный интерфейс, он может автоматически регулировать скорость производства, и может сотрудничать со скоростью любой производственной линии для наиболее эффективной работы производства.

B. Если произошел аномальный сбой: Если этикетка израсходована, лента сломана или отсутствует, достигнута установка счета, машина работает ненормально и т.д., она автоматически остановится и отправит сигнал тревоги.

Проектирование машин

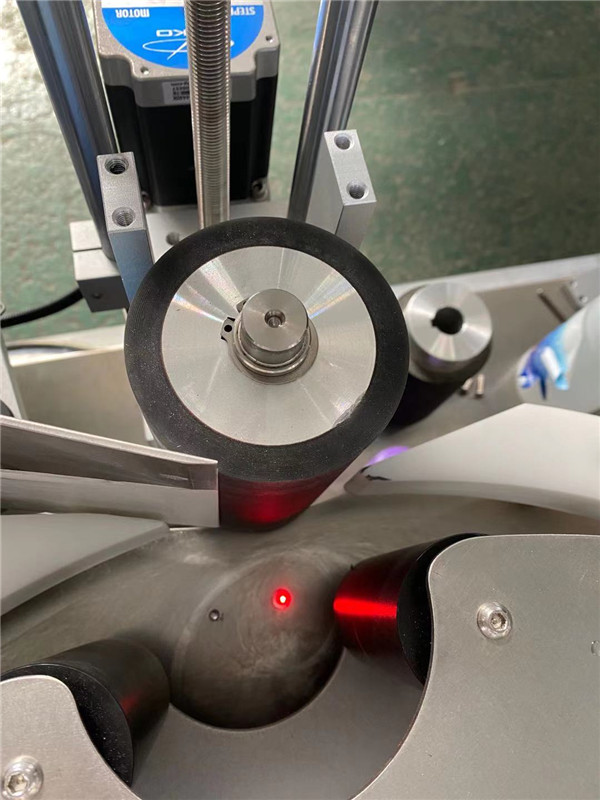

1. Супер износостойкий механизм прокатки и приклеивания этикеток, с использованием пескоструйной обработки твердого алюминия, прочный и нелегко изнашиваемый.

2. Точный дифференциальный механизм разделения бутылок, точность разделения бутылок достигает ±5 мм, и нет необходимости заменять аксессуары для замены бутылок различных спецификаций, что экономит затраты и легко регулируется, что лучше, чем у других брендов.

3. Стабильная и прочная основа машины и различные детали имеют стандартизированную модульную конструкцию с полной взаимозаменяемостью, работают 24 часа для обеспечения безопасности и стабильности.

4. Шасси изготовлено из нержавеющей стали SUS304 и алюминиевого сплава T6, который никогда не ржавеет и соответствует спецификациям GMP.

1) Печатающая головка использует электромагнитный клапан для управления цилиндром для возвратно-поступательного движения. По сравнению с движением шатуна, скорость реакции и скорость печати значительно улучшаются.

2) Дата изготовления, номер производственной партии и срок годности могут быть напечатаны одновременно, а направление печати может быть отрегулировано произвольно в соответствии с потребностями пользователя. Почерк четкий, гигиеничный и чистый.
